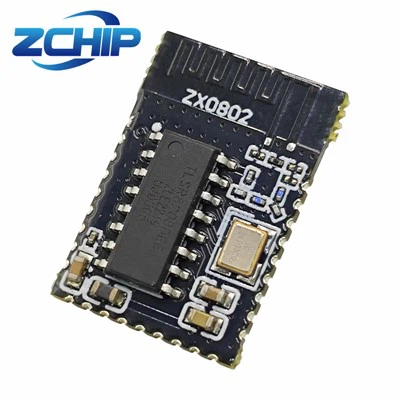

Zhexin ZX0802 adalah modul pintar BLE. Ini adalah bluetooth v5.3 tinggi - speed Serial port modul transmisi transparan.
Boost Proyek IoT Anda dengan ZX0802, modul Passthrough - {{1} dari Hangzhou Zhexin Communication Technology. Dirancang untuk integrasi yang mudah, modul ringkas ini sesuai dengan Bluetooth 5.3 dan mendukung pengembangan 2.4GHz, memastikan konektivitas nirkabel kinerja {5 {5} {5} tinggi.
Menampilkan 10 serbaguna all - pin fungsi, ZX0802 menyederhanakan pengembangan, memangkas waktu - ke {- pasar, dan beradaptasi dengan mulus ke beragam aplikasi IoT - dari koleksi data pintar ke koleksi smart {{6 {6 {6 {{{5} dari koleksi data pintar ke {{6 {6 {6 {{{5} dari koleksi data pintar ke {{6 {6 {{{5 {5 {5 {{5 {5 {{5 {5 {5 {{5 {5 {5 {5 {5 {5 {5 {5 {5 {5 {5 { Dengan antarmuka periferal yang kaya, ini memungkinkan transmisi data yang andal, menjadikannya solusi ideal untuk perangkat pintar, otomatisasi industri, dan ekosistem yang terhubung.
Rasakan komunikasi IoT yang lebih cerdas, lebih cepat, dan lebih efisien - ditenagai oleh ZX0802.
Sebagai modul cerdas, kami percaya bahwa ZX0802 pasti akan memenuhi kebutuhan Anda dan memuaskan Anda.
Ble SpasarModuleZX0802Diagram pin adalah sebagai berikut:
|
Bantalan |
Nama |
Tipe I/O. |
Func1 |
Func2 |
Func3 |
Fungsi analog |
|
1 |
NC |
NC |
NC |
NC |
NC |
NC |
|
2 |
Gnd |
Gnd |
Gnd |
- |
- |
- |
|
3 |
NC |
NC |
NC |
NC |
NC |
NC |
|
4 |
NC |
NC |
NC |
NC |
NC |
NC |
|
5 |
NC |
NC |
NC |
NC |
NC |
NC |
|
6 |
NC |
NC |
NC |
NC |
NC |
NC |
|
7 |
NC |
NC |
NC |
NC |
NC |
NC |
|
8 |
NC |
NC |
NC |
NC |
NC |
NC |
|
9 |
PD3 |
Gpio |
Semua fungsi |
PD_KS3_IO |
PWM5 |
- |
|
10 |
Vcc |
Pwr |
VCC (1.8-3.6V) |
- |
- |
- |
|
11 |
Gnd |
Gnd |
Gnd |
- |
- |
- |
|
12 |
NC |
NC |
NC |
NC |
NC |
NC |
|
13 |
PA3/SWS |
Gpio |
SWS |
- |
SWS_IO |
sar_aio<9> |
|
14 |
NC |
NC |
NC |
NC |
NC |
NC |
|
15 |
Pa0 |
Gpio |
Io_uart_busy |
Pin indikator output port serial Level Rendah: Data Tersedia Level Tinggi: Tidak Ada Data |
Uart_cts_i |
- |
|
16 |
Pa4 |
Gpio |
Semua fungsi |
Pa_ks4_io |
SWM_IO |
- |
|
17 |
PD6 |
Gpio |
UART_TX |
PD_KS6_IO |
CLK_7816 |
- |
|
18 |
PB2 |
Gpio |
UART_RX |
PB_KS2_IO |
Pwm0 |
sar_aio<2> |
|
19 |
NC |
NC |
NC |
NC |
NC |
NC |
|
20 |
NC |
NC |
NC |
NC |
NC |
NC |
|
21 |
NC |
NC |
NC |
NC |
NC |
NC |
|
22 |
PB4 |
Gpio |
Semua fungsi |
PB_KS4_IO |
PWM0_N |
sar_aio<4> |
|
23 |
PB5 |
Gpio |
Io_sleep_sta |
Sleep Wake - up pin Level Rendah: Bangun Level Tinggi: Tidur |
PWM1 |
sar_aio<5> |
|
24 |
PB6 |
Gpio |
Semua fungsi |
Pb_ks6_io |
Pwm2 |
sar_aio<6> |
|
25 |
PB7 |
Gpio |
Semua fungsi |
PB_KS7_IO |
PWM3 |
sar_aio<7> |
|
26 |
Gnd |
Gnd |
Gnd |
- |
- |
- |
|
27 |
Rft |
SEMUT |
SEMUT |
- |
- |
- |
CATATAN: Semua fungsi dapat dikonfigurasi untuk memasukkan fungsi multiplexing berikut: SPI_CN, SPI_CK, SPI_MOSI, SPI_MISO, TX_CYC2PA, RX_CYC2LNA, ANT_SEL2, ANT_SEL1, ANT_SEL0, UART_RTX, CLK_7816, I2DA, UART_RTX, CLK_7816, I2, Uart_tx, uart_rts, uart_cts, pwm5_n, pwm4_n, pwm3_n, pwm2_n, pwm1_n, pwm0_n, pwm5, pwm4, pwm3, pwm1, pwm, pwm5, pwm4, pwm3, pwm1, pwm, pwm5, pwm4, pwm3, pwm1, pwm, pwm5, pwm4, pwm3, pwm1, pwm
Aplikasi
- Peralatan Pribadi:Dapat dipakai, mouse dan keyboard, mainan kendali jarak jauh;
- Logistik ritel:Label rak elektronik, transportasi rantai dingin;
- Rumah Cerdas:Pencahayaan, sensor, kunci pintar, pengontrol jarak jauh, mesin pemotong rumput, kontrol suara, printer pintar, meja dan kursi pengangkat;
- Kontrol Industri:Printer khusus, peralatan medis
